락 피팅(LOK Fitting)에 대해 알아보자
물과 같은 액체나 가스와 같은 기체를 전송하는 시스템에서는 배관과 배관 사이, 또는 배관과 센서, 게이지 등을 연결할 때 크게 두 가지 방법을 사용할 수 있습니다.
첫 번째 방법은 연결 부위를 용접하는 것이고, 두 번째 방법은 피팅(Fitting)을 사용하는 것입니다.
용접은 강력한 밀폐력을 제공하고, 부식과 같은 환경적인 요인에 대한 저항력이 높고, 배관을 단단히 고정시켜 진동이나 충격으로부터 배관을 보호할 수 있는 장점이 있습니다.
하지만 숙련된 기술자가 필요하며, 비용과 시간이 많이 소비될 수 있습니다.
또한 한번 연결한 부위는 변경이나 조정이 어렵다는 단점도 존재합니다.
그리고 피팅은 용접과 비교해 밀폐력은 떨어지지만 쉽고 빠르게 설치가 가능하고, 배관의 분해 및 재사용이 간편하다는 장점이 있습니다.
이번 시간에는 피팅의 종류 중 하나인 락 피팅(LOK Fitting)에 대해 알아보겠습니다.
락 피팅(LOK Fitting)
락 피팅의 구조와 부품
출처 : Wikipedia
https://en.wikipedia.org/wiki/Compression_fitting
락 피팅은 튜브와 파이프, 호스와 같은 배관을 연결하는데 사용되는 피팅 중 하나로, 밀폐를 돕는 페럴(Ferrule)이라고 불리는 부품이 피팅 안에 들어있는 것이 특징입니다.
페럴이 2중으로 결합해 배관를 단단히 조여 밀폐력을 높일 수 있으며, 배관에 회전력이 전달되는 것을 막아 배관의 손상을 방지할 수 있습니다.
페럴은 다양한 모양과 재질로 만들어지지만 일반적으로 가장자리가 경사진 링 모양을 하고 있고, 페럴이 제대로 작동하기 위해서는 페럴의 방향을 올바르게 끼우고 피팅을 조립해야 합니다.
락 피팅의 너트를 조이면 너트와 피팅 사이에서 페럴이 압축되며 배관을 밀폐합니다.
이 때 너트를 너무 과하게 조이지 않는 것이 중요한데, 피팅이 과도하게 조여지면 페럴 또는 배관이 파손되어 밀폐력이 손상될 수 있습니다.
실제로 락 피팅을 사용할 때 연결 부위의 리크는 너트를 과도하게 조임으로 인해 발생하는 페럴의 손상이 원인인 경우가 많습니다.
일반적인 상황에서 가장 적당한 수준은 손을 사용해 조일 수 있을 만큼 조인 후, 렌치를 이용해 반 바퀴 ~ 한 바퀴 정도 더 조여주는 정도입니다.
물론 이 것은 사용 환경과 락 피팅의 종류 및 크기에 따라 달라질 수 있습니다.
락 피팅은 다양한 재질과 규격으로 생산되어 다양한 환경에서 사용할 수 있습니다.
락 피팅은 구조적으로 플랜지 피팅(Flange Fitting), 니플 피팅(Nipple Fitting), 엘보우 피팅(Elbow Fitting), 티 피팅(Tee Fitting) 등으로 나눌 수 있으며, 화학, 정유, 가스와 같은 다양한 산업분야는 물론 연구용으로도 많이 사용됩니다.

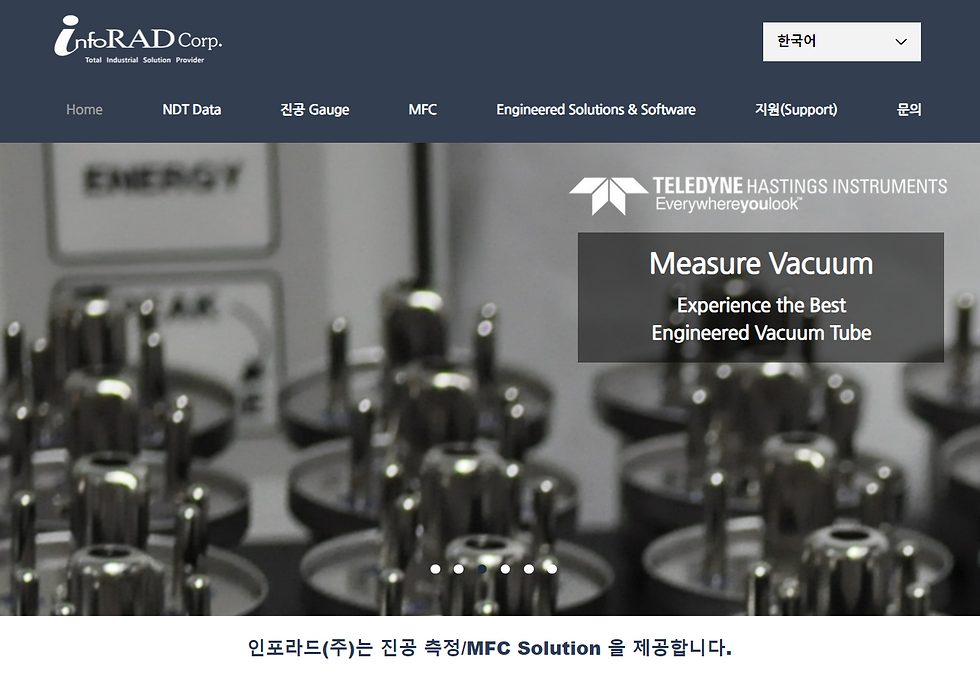

인포라드는 높은 정확도와 빠른 응답 속도로 신뢰도가 높은 열전대 진공 게이지 튜브를 제공하고 있으며, 다양한 압력대의 진공 센서와 그리고 기체 유량을 측정하는 Mass Flow Meter / Mass Flow Controller도 제공하고 있습니다.
