비파괴검사(NDT)의 X-ray 필름을 자동으로 디지털화 하는 SCAN-BOT 시스템 소개


우리는 지금까지 여러 단계에 걸쳐 비파괴검사(NDT) 분야의 PACS(Picture Archiving and Communication System), DICONDE 통신, 그리고 X-ray 필름에 마킹된 텍스트 정보를 자동으로 추출하는 툴과 비파괴검사의 디지털 이미지 데이터 관리 솔루션인 X-PACS 시스템 등에 대해 알아보았습니다.


관련 글: NDT용 PACS와 통신비파괴검사(NDT)의 PACS(Picture Archiving and Communication System)

비파괴검사(NDT)의 PACS(Picture Archiving and Communication System) 글을 보려면 클릭하세요.


관련 글: NDT 분야의 DICONDE 통신NDT 분야의 DICONDE 통신

NDT 분야의 DICONDE 통신 글을 보려면 클릭하세요.


관련 글: X-ray 필름의 문자 정보 추출X-ray 필름에 마킹된 텍스트 정보를 자동으로 추출하는 툴

X-ray 필름에 마킹된 텍스트 정보를 자동으로 추출하는 툴 글을 보려면 클릭하세요.


관련 글: X-PACS 디지털 영상 저장·관리 시스템

비파괴검사(NDT) 디지털 이미지 데이터 관리 솔루션 X-PACS 시스템 소개 글을 보려면 클릭하세요.



인포라드에서는 위에서 소개한 기술들과 시스템, 그리고 자동화 기기를 이용해 비파괴검사(NDT)의 X-ray 필름을 자동으로 디지털화하는 SCAN-BOT 시스템을 개발했습니다.


이번 시간에는 인포라드에서 개발한 스캔봇 시스템에 대해 알아보겠습니다.



기존 아날로그 X-ray 필름의 디지털화 과정


먼저, 기존에 비파괴검사 분야에서 아날로그 X-ray 필름 이미지를 디지털화 하는 과정에 대한 설명을 진행하겠습니다.

이 과정은 하드웨어적인 과정과 소프트웨어적인 과정이 혼합되어 있습니다.


식별 문자가 보이는 검사 필름

디지털화가 완료된 X-ray 비파괴검사 필름 이미지



하드웨어 과정은 X-ray 필름 디지타이저를 이용해 아날로그 X-ray 필름 이미지를 디지털화 하는 과정입니다.

1. 작업할 X-ray 필름을 디지타이저에 넣습니다.

2. 작업이 완료된 X-ray 필름을 간지에 넣습니다.


소프트웨어 과정은 워크스테이션을 이용해 디지털화 된 이미지 파일을 저장하고 공유하는 과정입니다.

1. 워크스테이션에 설치되어 있는 소프트웨어를 작동해 X-ray 필름의 디지타이징 작업을 실행합니다.

2. 소프트웨어 데이터 베이스에 저장된 디지털화 한 이미지에 검사 정보값(Tag)을 입력합니다.

3. 디지털화 된 이미지와 검사 정보값을 중앙 서버에 저장합니다.

4. 원하는 시간과 장소에서 서버에 접속해 이미지를 확인합니다.


아날로그 X-ray 필름을 디지털 이미지로 변환하는 과정은 위와 같은 일련의 작업 흐름이 필요합니다.

그리고 이 작업을 하기 위해서는 인력이 필요했습니다.


쉽게 말해 디지타이저에 X-ray 필름을 넣는 것부터 시작해 디지타이저를 작동시키고 작업이 끝난 필름을 간지에 넣는 것부터, 디지털화한 이미지 파일에 검사 정보값을 입력하는 것까지 모두 사람의 손이 필요했다는 뜻입니다.



스캔봇(SCAN-BOT) 시스템


스캔봇 시스템은 로봇 기술을 이용해 소프트웨어는 물론 사람의 손이 해야만 하는 하드웨어적인 일까지 자동화가 가능해, 위에서 설명한 아날로그 X-ray 필름 디지털화 작업 과정의 대부분을 자동화할 수 있습니다.


아날로그 X-ray 필름 이미지의 디지털화 작업 효율을 높임과 동시에 사람에 의한 작업 오류를 최소화 할 수 있고, 디지털화 작업에 투입되는 인력 자원을 재분배 할 수 있는 장점도 있습니다.


필름 디지털화 시스템의 장비 배치도

인포라드에서 제작한 X-ray 필름 자동 디지털화 시스템 스캔봇(SCAN-BOT)의 구성도



위의 사진은 스캔봇 시스템의 구성도입니다.


스캔봇 시스템은 하드웨어와 소프트웨어로 구성되어 있으며, 주요 구성은 아래와 같습니다.


하드웨어

X-ray Film Digitizer : X-ray 필름을 스캔해 이미지를 디지털화하는 장비

Workstation : 주요 소프트웨어가 구동되며 디지털화된 이미지가 최초에 저장되는 데이터베이스가 위치

PLC(Programmable Logic Controller) : 자동화를 위한 제어 및 모니터링 컨트롤러

간지 포장 기기 : 디지털화 및 OCR 인식 작업이 모두 완료된 X-ray 필름을 간지에 포장

프린터 : X-ray 필름 이미지에 마킹되어 있는 검사 데이터값을 간지에 프린팅

자동화 기기 : X-ray 필름을 집어 다음 작업 구역으로 이동


소프트웨어

SCAN-BOT : Workstation에서 구동되며, PLC에서 내려진 명령을 X-ray Film Digitizer로 전달하고, X-ray 필름 이미지의 디지털화가 완료되면 OCR 기능을 이용해 X-ray 필름에 마킹된 검사 데이터값을 인식

X-SCAN : Workstation에서 구동되며, SCAN-BOT에서 X-ray 필름의 OCR 인식 작업이 실패할 경우 수동으로 정보값을 입력하는데 사용

X-PACS : Workstation에서 구동되며, 디지털화가 완료된 X-ray 필름 이미지와 OCR 기능으로 입력된 검사 정보값이 합쳐진 DICONDE 파일을 인터넷이나 내부망과 같은 네트워크를 이용해 별도의 데이터베이스에 저장하고 관리

ACUSCREEN : Workstation 또는 별도의 PC에서 구동이 가능하며, X-PACS를 통해 저장된 데이터베이스에서 DICONDE 파일을 불러와 확인 가능



스캔봇(SCAN-BOT) 시스템의 작업 흐름


스캔봇 시스템은 X-ray 필름을 집어서 Digitizer에 넣는 것부터 작업이 끝난 필름을 간지에 넣어 보관하는 것까지의 작업을 자동으로 진행합니다.


스캔봇 시스템의 작업 흐름은 아래와 같습니다.

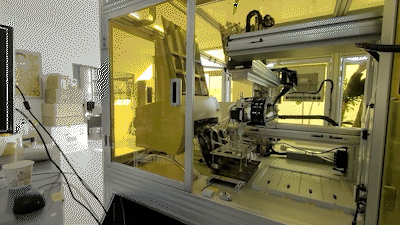

보호 덮개로 둘러싸인 필름 자동화 설비

1. 자동화 제어 및 모니터링 컨트롤러인 PLC에서 작업 명령을 내립니다.

2. 자동화 기기는 X-ray 필름을 집어 X-ray Film Digitizer에 넣습니다.

3. 스캔봇 소프트웨어는 PLC로부터 작업 명령을 받아 X-ray Film Digitizer에 디지털화 작업을 시작합니다.

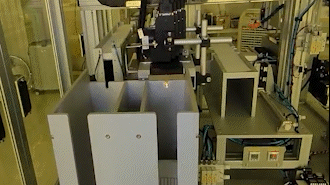

필름 이송 로봇과 스캔 설비 전경

4. X-ray 필름 이미지의 디지털화가 완료되면 자동화 기기가 X-ray 필름을 집어 트레이로 옮깁니다.

5. 디지털화된 검사 이미지는 워크스테이션의 데이터베이스에 저장됩니다.

6. 스캔봇 소프트웨어가 OCR 기능을 이용해 이미지에 마킹된 검사 정보값을 인식하고 워크스테이션의 스캔봇 데이터 베이스에 결과를 저장합니다.

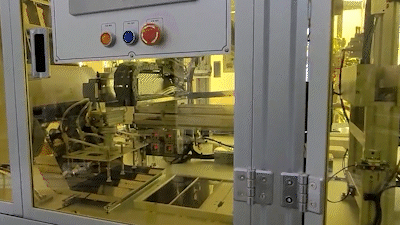

덮개 너머로 보이는 필름 이송 장치

7-1. OCR의 인식이 성공적으로 완료되면, 자동화 기기는 X-ray 필름을 집어 간지 포장 라인으로 옮깁니다.

7-2. OCR의 인식이 성공적으로 완료되면, X-PACS 서버의 데이터베이스에 DICONDE 파일 포맷으로 저장됩니다.

7-2. OCR 판독 데이터는 DICONDE 파일의 태그로 입력되어 함께 저장됩니다.



작동 중인 자동 필름 이송 장치

8-1. OCR의 인식이 실패하면, 자동화 기기는 X-ray 필름을 집어 OCR 인식 실패 트레이로 옮깁니다.

8-2. OCR의 인식이 실패하면, 스캔봇 소프트웨어의 데이터베이스에 이미지와 인식이 실패한 OCR 데이터가 저장됩니다.

8-3. OCR의 인식이 실패한 X-ray 필름은 X-SCAN 소프트웨어를 이용해 정보값을 입력하고 전송하면, X-PACS 서버의 데이터베이스에 이미지와 함께 DICONDE 파일로 저장됩니다.



필름을 공급하는 자동화 장치 내부

9. 아날로그 X-ray 필름 이미지의 디지털화와 OCR 기술을 통한 검사 정보값 인식이 완료된 X-ray 필름은 간지 포장 라인에서 간지에 포장된 후 자동화 기기에 의해 프린터 라인으로 옮겨집니다.

10. 프린터 라인은 OCR 기술로 인식된 X-ray 필름의 검사 정보값을 간지에 인쇄하고 X-ray 필름을 트레이에 보관합니다.

11. X-PACS 서버 데이터베이스에 저장된 DICONDE 파일은 네트워크와 Acuscreen 소프트웨어를 이용해 언제 어디서든 확인이 가능합니다.


스캔봇 시스템은 자동화 기기와 다양한 소프트웨어를 활용해 비파괴검사 X-ray 필름의 디지털화 과정을 자동화할 수 있습니다.


시스템 자동화의 장점은 위에 언급한 것처럼 인력 절감이 가능하고 사람으로부터 발생할 수 있는 오류를 차단할 수 있다는 점, 그리고 작업 물량이 많을 경우 시스템을 지속적으로 가동시킬 수 있다는 점 등이 있습니다.



인포라드는 비파괴검사용 PACS 및 DICONDE 표준에 적합한 네트워크 구축합니다.

관련 문의사항은 아래 링크를 이용하시기 바랍니다.


인포라드 비파괴검사 필름 디지털화 서비스 안내 화면

https://www.inforad.co.kr/
